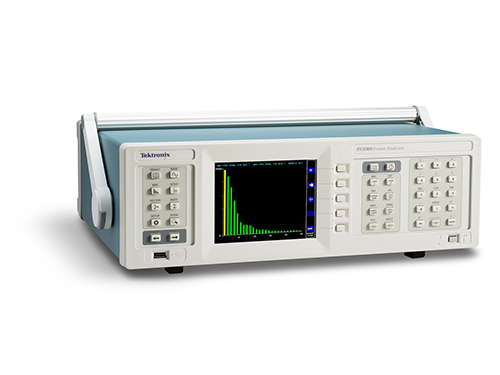

PA3000 功率分析儀

型號：PA3000 品牌：美國泰克（Tektronix）

簡要描述：

Tektronix PA3000 是一種理想 1 至 3 相功率分析儀，適用于測試高效率電源、LED 驅動器、家用電器、逆變器和驅動器的。

免費咨詢：0571-86775300

發郵件給我們：13957105090@163.com

分享到： 1

PA3000 功率分析儀

Tektronix PA3000 是一種理想 1 至 3 相功率分析儀，適用于測試高效率電源、LED 驅動器、家用電器、逆變器和驅動器的。用于根據較新法規標準（如 VI Level、Energy Star、CEC、IEC 62301 等）來分析和記錄真實功率、功率因數、效率、能耗和諧波。

強大的分析軟件

借助免費的 PWRVIEW 軟件套件和泰克電源分析儀，您將擁有強大的分析工具，從而無需編寫和維護自己的軟件。這樣，可以更輕松更高效地執行冗長而費力的效率測試、功耗測試、交流或直流功率分析、3 相功率分析或諧波分析。

特點

遠程監控、分析和記錄結果
設置和運行自定義通過/不通過測試
默認應用菜單實現輕松設置
查看波形、諧波圖和趨勢圖

滿足一致性要求

具有 PWRVIEW 軟件和 PDF 報告功能的 PA3000 針對各種法規標準簡化了預一致性測試和全面一致性測試。確保您將通過第三方一致性測試，減少將會花費您時間和資金的重復測試和設計修訂。

特點

低至 10 mW 的 IEC62301 待機功率一致性
LEVEL VI (EPS) 效率測試
Energy Star、CEC 和 CQC 測試
MIL-1399 電流諧波測試

可滿足未來要求的準確性和分辨率

由于 PA3000 能夠輕松滿足關于功率分析儀精度和分辨率規格的大多數法規標準要求，因此您的投資無疑將在未來數年中得到保障。

特點

高基本精度：電壓和電流為 0.04%
寬功率測量范圍：從10 mW 到高達數 MW
16 位A/D，可實現高分辨率

您所需的諧波帶寬和采樣

PA3000 不將信號限制于低帶寬。它會捕獲完整圖像，以顯示高頻諧波對電壓和電流測量值的影響，使其從同類其他功率計中脫穎而出?？蔀楦哌_(dá) 100 kHz 的基本頻率分析諧波內容，并在必要時提供帶寬濾波器。

特點

寬 1 MHz 帶寬（對應于高頻諧波）
高1 Ms/S 采樣率（對應于詳細圖像）
測試諧波高達 100 次

默認應用可實現簡單且可重復的設置

帶有 PWRVIEW 軟件的 PA3000 已預先加載默認應用模式和一致性測試，可始終確保輕松準確地配置測試設置以實現可重復的精確測量。

特點

電源和照明設備的效率測試
家用電器的能耗測試
3 相 PWM 電機驅動器的功率分析
各種一致性測試報告

	Tektronix PA3000	Tektronix PA1000
描述	多通道功率分析儀，專為 AC-DC電源、LED 照明、UPS 系統、逆變器、功率轉換器和 PWM 電機驅動器的單相和三相效率測試、功率和諧波分析而優化。	單通道功率分析儀，專為家庭和辦公室設備、電源、照明產品和消費類電子產品的能耗、輸入交流電源功率和諧波分析而優化。
應用	1-3 相 - 效率測試、三相功率分析、諧波分析、能耗測試、待機功率測試、扭矩、速度、濕度和溫度監測。	1 相 – 能耗測試、輸入功率分析、待機功率測試、電流諧波測試。
免費 PWRVIEW 軟件	遠程操作、記錄、應用向?qū)А⑿蕼y試、結果網格、諧波圖、波形、趨勢、通過/不通過限值、自定義公式、IEC62301 ED 2 測試、MIL-1399 測試	遠程操作、記錄、應用向?qū)?、結果網格、諧波圖、波形、趨勢、通過/不通過限值、自定義公式、IEC62301 ED 2 測試、IEC61000-3-2 測試
通道數	1、2、3 或 4（可選）	1
電壓額定值	600Vrms Cat II	600Vrms Cat II
電流額定值	30Arms 和 1Arms 內部分流	20Arms 和 1Arms 內部分流
外部電流輸入	20Vpk（2mm 香蕉插頭）	1.25Vpk（2mm 香蕉插頭）
交流電壓和電流精度 (45Hz - 850Hz)	0.04% 讀數 + 0.04% 范圍	0.04% 讀數 +0.04% 范圍
直流電壓和電流精度	0.05% 讀數 + 0.1% 范圍	0.1% 讀數 + 0.1% 范圍
功率精度 (45Hz - 850Hz)	± (Vrmsacc × Arms) ± (Armsacc × Vrms)	± 0.075% 的讀數 ± 0.075% 的范圍
帶寬	1MHz	1MHz
采樣率	每秒 100 萬次采樣	每秒 100 萬次采樣
電壓范圍（峰值）	5 V、10 V、20 V、50 V、100 V、200 V、500 V、1000 V、2000 V	10 V、20 V、50 V、100 V、200 V、500 V、1000 V
電流范圍（峰值）	30 A 分流：500mA、1 A、2 A、5 A、10 A、20 A、50 A、100 A、200A 1A 分流：12.5 mA、25 mA、50 mA、125 mA、250 mA、500 mA、1.25 A、2.5 A、5 A	20A 分流：100mA、200 mA、500m A、1 A、2 A、5 A、10 A、20 A、50 A、100 A 1A 分流：2mA、4mA、10mA、20mA、40mA、100mA、200mA、400mA、1A、2A
外部電流輸入范圍（峰值）	50 mV、100 mV、200 mV、500 mV、1 V、2 V、5 V、10 V、20 V	12.5 mV、25 mV、62.5 mV、125 mV、250 mV、625 mV、1.25 V
默認應用模式	PWM 電機、積分器、待機功率、鎮流器、正常	積分器、待機功率、浪涌、鎮流器、正常
可用測量	52	29
諧波	高達 100 次	高達 50 次
接線配置	1ph-2w、1ph-3w、3ph-3w、3ph-4w、3ph-3w(3V3A)	1ph-2w
更新速率	50mS	500mS
顯示屏幕	5.75" 圖形彩色顯示器	3.5" 圖形彩色顯示器
輔助輸入（扭矩、速度、溫度等）	4 個模擬輸入：+10 V 到 -10 V 2 個計數器輸入：+10 V 到 -10V；1Mhz 4 個數字輸入：+5 V TTL，10 kΩ 輸出阻抗	N/A
通信端口	USB 主控、USB、以太網、RS232、GPIB（選配）	USB 主控、USB、以太網、GPIB
傳感器電源	± 15 V，每條通道較大電流 250 mA	N/A
電源輸入	100 V 至 240 V AC，50 Hz 或 60 Hz，較大值 120 VA	100 V 至 240 V AC，50 Hz 或 60 Hz，較大值 25 VA
保修	3 年	3 年
EMC	符合歐盟 EMC 指令	符合歐盟 EMC 指令
安全性	符合歐盟低電壓指令	符合歐盟低電壓指令
尺寸（不包括手柄）	13.2 cm 高 × 42 cm 寬 × 33.5 cm 深 (5.2” × 16.5” × 13.2”)	10.2cm 高 x 22.3cm 寬 x 28.5cm 深 (4.0" x 8.7" x 11.2")
重量	9.5 kg (20.9 lb.) – 4 通道，帶 GPIB	3.2 kg (7.0 lb.)
