產品綜述

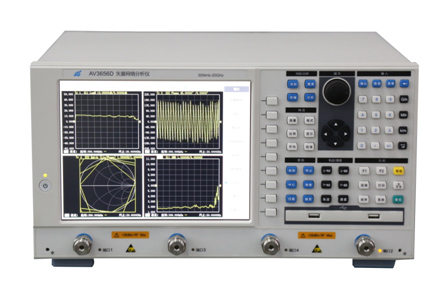

AV3656D矢量網絡分析儀采用了全新的平臺設計，進一步提升穩定性及測試速度，頻率范圍擴展至20GHz，可對濾波器、放大器、天線、電纜、合路器、隔離器等射頻元件的性能進行測量，廣泛應用于移動通信、電子對抗、衛星導航等領域的批量生產和現場維修保障測試。該產品具有誤差校準功能、時域功能、夾具仿真器功能；具有對數幅度、線性幅度、駐波、相位、群延時、Smith圓圖、極坐標等多種顯示格式；提供多種校準方式，包括頻響、單端口、響應隔離、增強型響應、全四端口，快速SOLT校準及電校準功能；能夠多通道多窗口顯示；具有USB接口、LAN網口、GPIB接口、VGA接口?？煽焖佟⒕_地測量被測件S參數的幅度、相位和群延遲特性，具備高效、強大的誤差修正能力。

主要特點

l  具有四端口測試功能，單次連接即可實現四端口網絡全部16個S參數測量，并可進行平衡參數測量；

l  提供多達64個獨立測量通道，快速執行復雜測試方案；

l  強大的數據分析能力，如紋波測試、帶寬測試、極限測試等功能，方便用戶進行合格判定，提高測試效率；

l  標配時域分析功能；

l  夾具仿真器模擬科研生產的多種測量場合，能快速、實時地獲得相應的測量結果；

l  具備LAN、GPIB接口，可進行遠程控制及系統互聯并帶有四個USB接口。

豐富的分析功能

具有極限測試、紋波測試、帶寬測試、濾波器自動統計等多種分析功能，使損耗、紋波、抑制一覽無余，并方便進行跳頻濾波器調試。

 用戶自定義功能

  快捷方式軟按鍵可將用戶常用按鍵編輯在一起，簡化用戶操作步驟，方便使用。

 多通道多窗口測量

較多可進行64個通道的測量，同時可以顯示32個窗口，一次連接即可測試被測件的所有信息。

 強大的數據存儲、打印功能

       可將測量數據以多種方式保存或與計算機進行相互傳輸，并且提供了強大的打印功能，可以將測量顯示的內容通過打印機輸出或者打印到指定的文件中。
