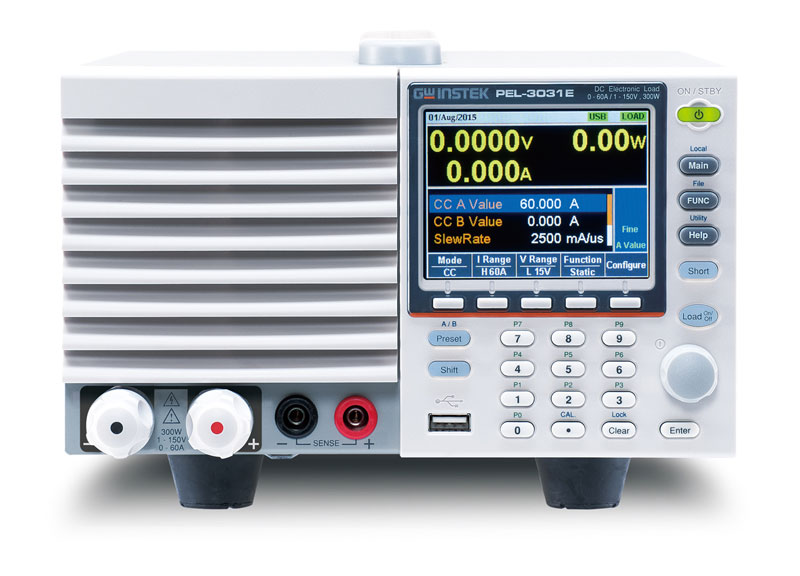

PEL-3031E/3032E 可編程直流電子負載

型號：PEL-3031E/3032E 品牌：臺灣固緯

簡要描述：

臺灣固緯 PEL-3031E/3032E 可編程直流電子負載。

免費咨詢：0571-86775300

發郵件給我們：13957105090@163.com

分享到： 1

固緯電子新推出的PEL-3000E系列是一款可程式單通道電子負載，PEL-3031E提供300W(1V~150V/60A))的電壓/電流/電阻/功率吸汲能力。承襲PEL-3000系列的LCD面板及操作界面，操作簡單，視覺上一目了然。此款為固緯針對中低功率電子元器件、電池、行動電源、電源類產品應用需求所提供的高速且精準量測測試機種。PEL-3000E系列適用于60mA以上電流吸汲及測量應用，包含charger/ Adaptor和各種電源供應單元及便攜式充電裝置的量測應用。

PEL-3000E提供了七種操作模式與三種動作功能，這七種操作模式分別為定電流、定電壓、定電阻、定功率等四種基本操作模式再加上定電流+定電壓、定電阻+定電壓、定功率+定電壓模式，使用者可依照產品的需求選擇不同的操作模式后再選擇其動作方式 ; 而三種動作功能分別為靜態(Static)功能、動態功能(Dynamic) 與 Sequence功能，可以分別使用在一個固定負載吸汲條件，兩個吸汲條件之間切換和二個以上吸汲條件間切換的測試場合。

特點：

7種操作模式：CC、CV、CR、CP、CC+CV、CR+CV、CP+CV
可編程Fast/Normal序列功能
Soft Start
最快上升時間：2.5A/μs
動態模式
保護：OVP、OCP、OPP、OTP、RVP、UVP
遠程傳感
整合電壓、電流、功率測量功能
支持外部電壓、電阻控制
后面板BNC接口Trigger IN/OUT
外部模擬控制接口
USB/GPIB(選配)

規格
型號		PEL-3031E		PEL-3032E
功率		300W		300W
檔位		Low	High	Low	High
電壓		1~150V	1~150V	2.5~500V	2.5~500V
電流		0~6A	0~60A	0~1.5A	0~15A
最小操作電壓(DC)		1V-6A	1V-60A	2.5V-1.5A	2.5V-15A
基本模式
CC模式	范圍	0~6A	0~60A	0~1.5A	0~15A
	設置范圍	0~6.12A	0~61.2A	0~1.53A	0~15.3A
	分辨率	0.2mA	2mA	0.05mA	0.5mA
	精確度	(T *1) ± (0.1% of set +0.1% of F.S) +Vin/500 kΩ (Full scale of High range)	(T *1) ± (0.1% of set +0.2% of F.S) +Vin/500 kΩ (Full scale of High range)	(T *1) ± (0.1% of set +0.1% of F.S) +Vin/500 kΩ (Full scale of High range)	(T *1) ± (0.1% of set +0.2% of F.S) +Vin/500 kΩ (Full scale of High range)
CR模式	范圍	60S-0.002S(0.01666Ω~500Ω)(300W/15V);6S-0.0002S(0.1666Ω -5kΩ )(300W/150V)		6S-0.0002S(0.16666Ω~5KΩ)(300W/50V);0.6S-0.00002S(1.6666Ω -50kΩ )(300W/500V)
	設置范圍	60S-0.002S(0.01666Ω~500Ω)(300W/15V);6S-0.0002S(0.1666Ω -5kΩ )(300W/150V)		6S-0.0002S(0.16666Ω~5KΩ)(300W/50V);0.6S-0.00002S(1.6666Ω -50kΩ )(300W/500V)
	分辨率(30000 steps)	0.002S(15V) ; 0.0002S(150V)		0.0002S(50V) ; 0.00002S(500V)
	精確度	(T *1) ± (0.3% of set + 0.6S) + 0.002mS		(T *1) ± (0.3% of set + 0.06S) + 0.002mS
CP模式	范圍	1~15V	1~150V	2.5~50V	2.5~500V
	設置范圍	0~15.3V	0~153V	0~51V	0~510V
	分辨率	0.5mV	5mV	1mV	10mV
	精確度	(T *1)± (0.1% of set + 0.1% of F.S) (Full scale of Low range)	(T *1)± (0.1% of set + 0.1% of F.S) (Full scale of High range)	(T *1)± (0.1% of set + 0.1% of F.S) (Full scale of Low range)	(T *1)± (0.1% of set + 0.1% of F.S) (Full scale of High range)
CP模式	范圍	0W-30W(6A)	0W-300W(60A)	0W-30W(1.5A)	0W-300W(15A)
	設置范圍	0W-30.6W	0W-306W	0W-30.6W	0W-306W
	分辨率	1mW	10mW	1mW	10mW
	精確度	(T *1)±(0.6 % of set + 1.4 % of f.s (Full scale of H range)) + Vin^2/500 kΩ		(T *1)±(0.6 % of set + 1.4 % of f.s (Full scale of H range)) + Vin^2/500 kΩ
動態模式
通用	T1& T2	0.05mS - 30mS / Res : 1uS; 30mS - 30S / Res : 1mS		0.05mS - 30mS / Res : 1uS; 30mS - 30S / Res : 1mS
	精確度	1uS / 1mS ± 200ppm		1uS / 1mS ± 200ppm
	斜率(精度10%)	0.001~0.25A/uS	0.01~2.5A/uS	0.25mA~62.5mA/uS	2.5mA~625mA/uS
	斜率分辨率	0.001A/uS	0.01A/uS	0.25mA/uS	2.5mA/uS
	斜率設置精度	±(10% + 15us)* Time to reach from 10% to 90% when the current is varied from 2% to 100% (20% to 100% in L range) of the rated current.
CC模式	范圍	0~6A	0~60A	0~1.5A	0~15A
	設置范圍	0~6.12A	0~61.2A	0~1.53A	0~15.3A
	電流分辨率	0.2mA	2mA	0.05mA	0.5mA
	電流精確度	±0.8% F.S.		±0.8% F.S.
CR模式	范圍	60S-0.002S(0.01666Ω~500Ω)(300W/15V);6S-0.0002S(0.1666Ω -5kΩ )(300W/150V)		6S-0.0002S(0.16666Ω~5KΩ)(300W/50V);0.6S-0.00002S(1.6666Ω -50kΩ )(300W/500V)
	設置范圍	60S-0.002S(0.01666Ω~500Ω)(300W/15V);6S-0.0002S(0.1666Ω -5kΩ )(300W/150V)		6S-0.0002S(0.16666Ω~5KΩ)(300W/50V);0.6S-0.00002S(1.6666Ω-50kΩ )(300W/500V)
	設置范圍	30000 steps		30000 steps
	電阻分辨率	(T *1)±(1% of set + 0.6S) + 0.002mS		(T *1)±(1% of set + 0.06S) + 0.002mS
測量
電壓回讀值	范圍	0~15V	0~150V	0~50V	0~500V
	分辨率	0.5mV	5mV	2mV	20mV
	精度	(T *1)± (0.1% of rdg + 0.1% of F.S) (Full scale of Low range)	(T *1)± (0.1% of rdg + 0.1% of F.S) (Full scale of Low range)	(T *1)± (0.1% of rdg + 0.1% of F.S) (Full scale of Low range)	(T *1)± (0.1% of rdg + 0.1% of F.S) (Full scale of Low range)
電流回讀值	范圍	0~6A	0~60A	0~1.5A	0~15A
	分辨率	0.2mA	2mA	0.05mA	0.5mA
	通用	(T *1)± (0.1% of rdg + 0.1% of F.S) (Full scale of High range)	(T *1)± (0.1% of rdg + 0.2% of F.S) (Full scale of High range)	(T *1)± (0.1% of rdg + 0.1% of F.S) (Full scale of High range)	(T *1)± (0.1% of rdg + 0.2% of F.S) (Full scale of High range)
通用
觸發輸入/輸出端(BNC)	YES
電流監測輸出	YES
外部模擬控制	YES
軟啟動	YES
序列功能(Normal/Fast)	YES
BATT 自動測試	YES
OCP自動測試n	YES
OPP自動測試	YES
預設值	10 Sets
保護	OCP, OPP, UVP, OVP, OTP, RVP
其它
電源輸入	100-120VAC/ 200-240VAC, 47-63Hz
接口	USB, GPIB(Option), Analog external control
尺寸 & 重量	213.8(W) x 124.0(H) x 400.5(D)mm, Approx. 7.5Kg
