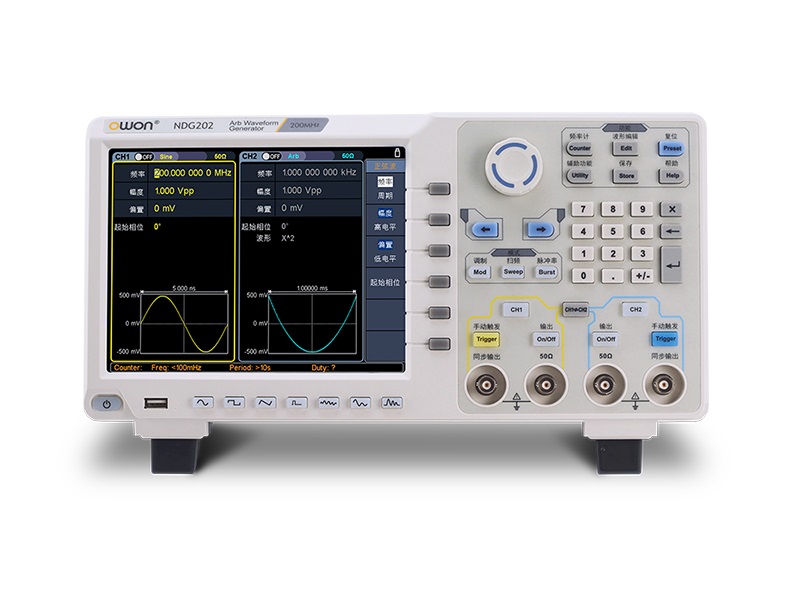

雙通道信號源

型號：NDG系列品牌：利利普OWON

簡要描述：

利利普OWON NDG系列雙通道信號源。

免費咨詢：0571-86775300

發郵件給我們：13957105090@163.com

分享到： 1

主要特點

+ 采用先進的DDS技術，200MHz最高輸出頻率
+ 1.25GSa/s最高采樣率，頻率分辨率1μHz
+ 14 bits垂直分辨率，1M點任意波形長度
+ 豐富的波形輸出：6種基本波形，內置sinc、指數上升、指數下降、心電圖、高斯、半正矢、洛侖茲、雙音頻、DC電壓共計152種
+ 豐富的調制功能：AM、FM、PM、PWM、FSK、3FSK、4FSK、PSK、OSK、ASK、BPSK以及輸出線性 / 對數掃描和脈沖串波形
+ 內置高精度頻率計，頻率范圍100mHz ~ 200MHz
+ 支持SCPI通信功能、labview 通信功能
+ 8寸 ( 800x600像素）高分辨率TFT液晶顯示,可選觸摸屏

應用范圍

電子線路檢測 電路功能測試設計與制造測試教育和技術培訓

技術參數：

型號	帶寬	實時采樣率	最大任意波長度	垂直分辨率	頻率分辯率	特色功能
NDG202	雙通道200MHZ	1.25GSa/S	1M	14bits	1μHz	硬件頻率計 頻率范圍100mHz ~ 200MHz 8寸 (800x600) 高分辨率TFT液晶顯示
NDG162	雙通道160MHZ
NDG102	雙通道100MHZ
NDG082	雙通道80MHZ

技術參數：

型號	NDG202	NDG162	NDG102	NDG082
通道	雙通道（獨立）
帶寬	200MHz	160MHz	100MHz	80MHz
實時采樣率	1.25GSa/s
垂直分辨率	14 bits
波形
標準波形	正弦波、方波、脈沖波、鋸齒波、噪聲、諧波
任意波形	sinc、指數上升、指數下降、心電圖、高斯、半正矢、洛侖茲、雙音頻、DC電壓共計152種
頻率特性（頻率分辨率1μHz或10位有效數字）
正弦波	1μHz-200MHz	1μHz-160MHz	1μHz-100MHz	1μHz-80MHz
方波	1μHz ~ 50MHz	1μHz ~ 50MHz	1μHz ~ 40MHz	1μHz ~ 30MHz
脈沖波	1μHz ~ 25MHz	1μHz ~ 25MHz	1μHz ~ 25MHz	1μHz ~ 25MHz
鋸齒波	1μHz ~ 5MHz
噪聲	120MHz (-3dB，典型值)
任意波	1μHz ~50MHz
準確度	±1ppm, 0°C至40°C
正波波頻譜純度
諧波失真典型（0dB）	DC 至 1MHz：<-65dBc 1MHz 至 10MHz：<-60dBc 10MHz 至 120MHz：<-50dBc 120MHz 至 200MHz：<-45dBc
總諧波失真	＜0.05 %, 10 Hz to 20 kHz, 1 Vpp
寄生信號（非諧波，典型0dB）	≤10MHz：<-70dBc >10MHz：<-70dBc + 6dB/ 倍頻程
相位噪聲	典型（0dBm，10kHz 偏移） 10MHz：≤-110dBc/Hz
方波
上升時間/下降時間	<6ns
過沖	< 3%
占空比	50.0%（固定）
不對稱性
抖動	300ps + 100ppm
脈沖波
周期	12ns 至 1000000s
脈寬	0.3%~99.7%
上升/下降沿	≧7ns
過沖	< 3%
抖動	300ps + 100ppm
鋸齒波
線性度	< 峰值輸出的0.1%（典型值1 kHz，1 Vpp，對稱性50%）
對稱性	0% 到 100%
任意波
波形長度	2 ~ 1M點
帶寬	120M
采樣率	1.25 30GSa/s
最小上升/下降時間	<7ns
抖動	3ns
諧波輸出次數	≤16
諧波類型	奇次、偶次、順序、自定義
諧波幅度	各次諧波幅度均可設置
諧波相位	各次諧波相位均可設置
幅值特性
輸出幅度（高阻）	2mVpp ~ 20Vpp（≤ 40MHz）；2mVpp ~ 10Vpp （≤80MHz）； 2mVpp ~ 5Vpp（≤120MHz）；2mVpp ~ 2Vpp（≤250MHz)
輸出幅度（50Ω）	1mVpp ~ 10Vpp（≤ 40MHz）；1mVpp ~ 5Vpp （≤80MHz） 1mVpp ~ 2.5Vpp（≤120MHz）；1mVpp ~ 1Vpp（≤250MHz)
幅度分辨率	1mVpp or 4digits
直流偏移范圍（AD+DC）	±5V(50Ω)、±10V(高阻)
直流偏移分辨率	1mV or 4digits
輸出阻抗	50Ω典型值
準確度	±(1% of setting + 1 mVpp) （典型值1kHz sine, 0V offset）
單位	Vpp, Vrms, dBm
調制特性
調制方式	AM、FM、PM、PWM、FSK、3FSK、4FSK、PSK、OSK、ASK、BPSK、Sweep、Burst
AM
載波	正弦波、方波、鋸齒波、任意波（DC除外）
源	內部或外部
調制波	正弦波、矩形波、鋸齒波、白噪聲、任意波形
調制深度	0.0% 至 100.0%
調制頻率	2 mHz 至100 kHz
FM
載波	正弦波、方波、鋸齒波、任意波（DC除外）
源	內部或外部
調制波	正弦波、矩形波、鋸齒波、白噪聲、任意波形
調制頻率	2 mHz 至100 kHz
PM
載波	正弦波、方波、鋸齒波、任意波（DC除外）
源	內部或外部
調制波	正弦波、矩形波、鋸齒波、白噪聲、任意波形
相偏	0°～180°
調制頻率	2 mHz 至100 kHz
ASK
載波	正弦波、方波、鋸齒波、任意波（DC除外）
源	內部或外部
調制波	50% 方波
控鍵頻率	2 mHz ~ 1MHz
FSK/3FSK/4FSK
載波	正弦波、方波、鋸齒波、任意波（DC除外）
源	內部
調制波	50% 方波
控鍵頻率	2 mHz ~ 1MHz
PSK
載波	正弦波、方波、鋸齒波、任意波（DC除外）
源	內部或外部
調制波	50% 方波
控鍵頻率	2 mHz ~ 1MHz
BPSK
載波	正弦波、方波、鋸齒波、任意波（DC除外）
源	內部
調制波	50% 方波
控鍵頻率	2 mHz ~ 1MHz
OSK
載波	正弦波、方波、鋸齒波、任意波（DC除外）
源	內部
震蕩時間	50% 方波
鍵控頻率	2 mHz ~ 1MHz
PWM
載波	正弦波、方波、鋸齒波、任意波（DC除外）
源	內部或外部
調制波	正弦波、矩形波、鋸齒波、白噪聲、任意波形
寬度偏差	0~99%
調制頻率	2 mHz 至100 kHz
脈沖串特性
載波	正弦波，矩形波，鋸齒波，脈沖波和任意波（DC除外）
載波頻率	2mHz 至 100MHz
脈沖技數	1 到 50,000個周期，無限，門控
起始/停止相位	0° 至360°
內部周期	10 ns ～ 500 s
門控源	外部觸發
掃頻特性
載波	正弦波、方波、鋸齒波、任意波（DC除外）
類型	線性，對數
方向	上/下
起始/停止頻率	1uHz-200MHz
掃描時間	1 ms to 500 s ± 0.1%
觸發源	內部、外部、手動
頻率計
測量功能	頻率、周期、正負脈沖寬、占空比
頻率范圍	100mHz ~ 200MHz
頻率分辨率	7位
輸入/輸出
顯示	8寸 (800x600) 高分辨率TFT液晶顯示
輸入模式	外部調制輸入外部觸發輸入外部參考時鐘輸入與輸出同步輸出
標準接口	USB Host, USB Device（支持USB-TMC）,LAN
機械規格
尺寸	340mm x 177mm x 90mm
重量	約2.5公斤
