模擬信號輸入部分 |
通道數 |
8通道 (固定) |
|
輸入端子形狀 |
絕緣BNC端子, M3.5螺絲端子
(使用時選擇其中一種形式輸入) |
|
輸入方式 |
全通道隔離的同步采樣, 非平衡輸入 |
|
采樣間隔 |
1, 2, 5, 10, 20, 50, 100, 200, 500 µs
1, 2, 5, 10, 20, 50, 100, 200, 500 ms
1, 2, 5, 10, 20, 30 s, 1 min?外部
※使用內置RAM時: 1µs～1min, 其它存儲介質時: 1ms～1min。
使用外部采樣時, 需搭配GL用輸入/輸出電纜(B-513)來連接信號。 |
|
頻率響應 |
DC ～ 200 kHz (+1 / -4dB) |
|
測量范圍 |
電圧 |
20, 50, 100, 200, 500 mV
1, 2, 5, 10, 20, 50, 100, 200, 500V, 1-5V F.S. |
|
有效值 |
10, 25, 50, 100, 250, 500mVrms
1, 2.5, 5, 10, 25, 50, 100, 250Vrms F.S.
※有效值為DC耦合下的測量模式, 即AC+DC的真有效值的表現形式
※峰值因數: 最大2
※對應零點交叉功能 (可自動將峰值波形的中間點定位到零點) |
|
溫度 |
熱電偶：K, J, E, T, R, S, B, N, W (WRe5-26) |
|
濕度 |
0～100% (電壓0～1V定標換算所得)
※需使用B-530濕度傳感器 (選件) |
|
濾波功能 |
Off, Line(1.5Hz), 5Hz, 50Hz, 500Hz, 5kHz, 50kHz (在-3dB, -6dB/oct) |
|
A/D 轉換器 |
16位 (有效分辨率: 約±1/40000 F.S.) |
測量精度
(23℃±5℃)
?預熱時間30分鐘以上
?GND端子接地
?記錄儀正常放置
?測量時使用測量值的平均值 |
電壓 (濾波功能: Line) |
±0.25％ of F.S. |
|
有效值 (平均值) |
±1.5% of F.S.（正弦波、20 ～ 10kHz） |
溫度 (熱電偶）
(濾波功能: Line) |
種類 |
測量溫度范圍 |
測量精度 |
|
Ｒ/Ｓ |
0 ≦TS≦ 100℃
100 ＜TS≦ 300℃
Ｒ：300 ＜TS≦ 1600℃
Ｓ：300 ＜TS≦ 1760℃ |
±7.0℃
±5.0℃
±（0.05% 讀數值 +3.0℃）
±（0.05% 讀數值 +3.0℃） |
|
Ｂ |
400 ≦TS≦ 600℃
600 ＜TS≦ 1820℃ |
±5.5℃
±（0.05% 讀數值 +3.0℃） |
|
Ｋ |
-200 ≦TS≦ -100℃
-100 ＜TS≦ 1370℃ |
±（0.05% 讀數值 +3.0℃）
±（0.05% 讀數值 +2.0℃） |
|
Ｅ |
-200 ≦TS≦ -100℃
-100 ＜TS≦ 800℃ |
±（0.05% 讀數值 +3.0℃）
±（0.05% 讀數值 +2.0℃） |
|
Ｔ |
-200 ≦TS≦ -100℃
-100 ＜TS≦ 400℃ |
±（0.1% 讀數值 +2.5℃）
±（0.1% 讀數值 +1.5℃） |
|
Ｊ |
-200 ≦TS≦ -100℃
-100 ＜TS≦ 100℃
100 ＜TS≦ 1100℃ |
±3.7℃
±2.7℃
±（0.05% 讀數值 +2.0℃） |
|
Ｎ |
-200 ≦TS＜ 0℃
0 ≦TS≦ 1300℃ |
±（0.1% 讀數值 +3.0℃）
±（0.1% 讀數值 +2.0℃） |
|
Ｗ |
0 ≦TS≦ 2315℃ |
±（0.1% 讀數值 +2.5℃） |
基準接點補償精度(內部時): ±1.0℃
※所使用的熱電偶為T/K: 0.32Φ, 其它: 0.65Φ |
|
基準接點補償 |
可選擇內部/外部補償 |
|
熱電偶斷線檢查 |
測量模式下通過菜單操作檢知熱電偶是否斷線 (數據收錄時無法檢知) |
|
輸入阻抗 |
1MΩ±5％ |
|
信號源輸出阻抗 |
1kΩ以下 |
|
最大輸入電壓 |
各輸入端子 ＋/－間 |
20mv ～ 2V 量程：±30Ｖ
5V ～ 500V 量程：±500V |
|
各輸入端子 / 各輸入端子間 |
60Vp-p |
|
各輸入端子 / GND端子間 |
60Vp-p |
|
耐電壓 |
各輸入端子 / 各輸入端子間 |
1000Vp-p 1分鐘 |
|
各輸入端子 / GND端子間 |
1000Vp-p 1分鐘 |
|
絕緣阻抗 |
各輸入端子 / GND端子間 |
50MΩ以上（DC500V 時） |
|
共模抑制比 |
90dB以上（50/60Hz, 信號源300Ω以下） |
|
信噪比 |
20mV量程 |
-40dB 以上（+/- 端子短路時） |
|
其他量程 |
-50dB 以上（+/- 端子短路時） |
外部輸入輸出部分
※需搭配GL用輸入/輸出電纜(B-513) |
種類 (通道數) |
輸入 |
邏輯輸入(4ch), 或脈沖輸入(4ch)
觸發輸入(1ch), 或外部采樣(1ch) |
|
輸出 |
報警輸出(4ch), 或觸發輸出(1ch)+報警輸出(3ch) |
|
輸入信號規格 |
邏輯/脈沖輸入部分 |
最大輸入電壓: 0～+30V (接地輸入有效)
輸入閾值電壓: 約+2.5V
電壓滯后: 約0.5V (+2.5V～+3V) |
|
外部觸發/采樣部分 |
最大輸入電壓: 0～+30V (接地輸入有效)
輸入閾值電壓: 約+1.9V
電壓滯后: 約0.2V (+1.9V～+2.1V) |
|
脈沖檢測規格 |
脈沖計數檢測周期 |
10μs ～ 1h (與模擬信號采樣間隔分開設置) |
|
最大脈沖輸入 |
最大輸入頻率: 100kHz
最大計數范圍: 15M(次) (24位計數器) |
|
測量模式 |
回轉數, 累計, 瞬時3種模式 |
|
回轉數 |
檢測每個采樣周期內的脈沖個數, 再按每轉對應的脈沖數換算成回轉數
顯示量程: 0～500M RPM/F.S. |
|
累計 |
從測量開始就檢測脈沖信號并累加計數顯示的模式
顯示量程: 0～20M(次)/F.S. (自動調整) |
|
瞬時 |
脈沖檢測周期內顯示所測量到的脈沖個數
顯示量程: 0～20M(次)/F.S. |
|
外部采樣輸入 |
最大輸入頻率: 100kHz
時間誤差: 1µs以下 |
|
輸出信號規格 |
報警輸出時 |
輸出規格: 集電極開路輸出 (內部電壓5V, 上拉電阻10kΩ)
接點容量: 5V～24V, 100ｍA以下 (0.2W以下) |
|
觸發輸出時 |
當觸發條件達成時, 輸出500μs脈寬的脈沖信號 (低電平) |
采取了通道間絕緣的措施，使得各通道不會互相影響，搭載16位的A/D轉換器，實現了高速高分辨率的信號測量。
使用了多用途輸入類型的端子接口，不論電壓還是溫度等信號均可高速同時測量。

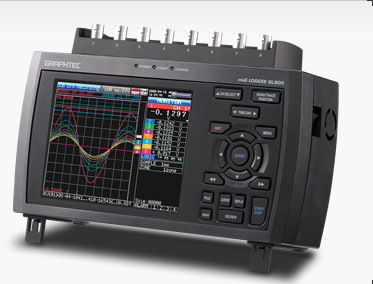

采用操作性更好的7英寸大型液晶顯示屏。
通過光標鍵和Enter鍵來簡便的操作產品。
4MW/ch的內置RAM以及4GB內置Flash閃存可提供長時間的測量收錄，同時也支持SD存儲卡和U盤這樣的外置存儲介質。可根據不同的采樣間隔要求選擇合適的存儲地址。
