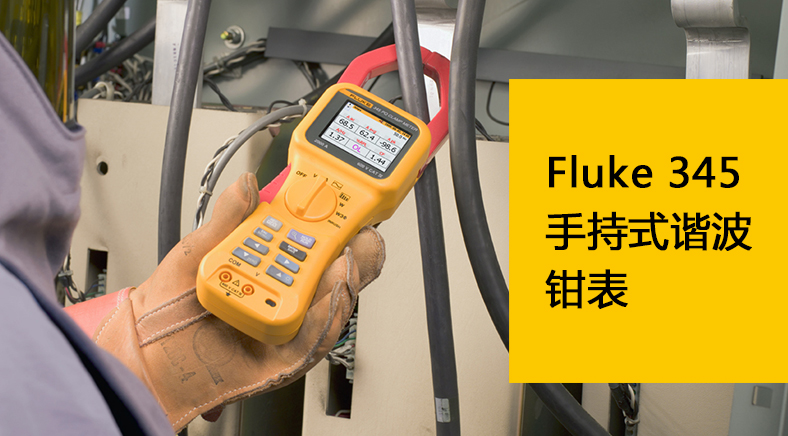

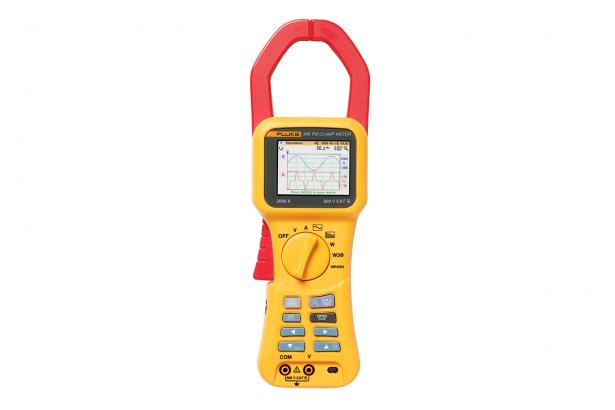

Fluke 345手持式諧波功率鉗表

型號：Fluke 345 品牌：美國FLUKE

簡要描述：

美國FLUKE 345手持式諧波功率鉗表。

免費咨詢：0571-86775300

發郵件給我們：13957105090@163.com

分享到： 1

這款電能質量鉗型表全面融合了電能分析儀、電能質量記錄儀以及鉗型表的強大功能，是監測電力負載的理想工具。

由于采用了用于分析諧波頻譜的高亮彩色電能檢測儀顯示屏，用于濾除高頻信噪的低通濾波器，以及優秀的電磁防干擾設計，使得 Fluke 345手持式諧波功率鉗表非常適合檢修可變負載的電能質量故障。此外，借助電能儀表，霍爾效應鉗型表還能在無需中斷電路的情況下測量直流電流。電能分析儀的內置存儲器讓用戶可以長期記錄電能質量參數，從而分析趨勢或間歇性問題。

應用

設置和檢修變頻電動機以及 UPS 系統 – 通過測量主要電能質量參數來檢驗是否正常工作
諧波測量 – 發現可能損害或破壞關鍵設備的諧波問題
涌入電流捕獲 – 當出現令人懷疑的重新啟動或令人厭煩的電路跳閘時，檢查啟動電流
負載分析 – 在增加負載之前檢驗電力系統的容量

主要特性

交流/直流電流:無需切斷電路即可測量交流電流（最高 1400 A）和直流電流（最高 2000 A）
符合安全標準:600 V CAT IV 電能分析儀可以用在進線口處
在信噪環境下準確測量:由于配備低通濾波器，即使電力負載中存在失真波形，鉗型表也能進行準確的測量
數據記錄:可對任何電能質量參數（包括諧波）進行幾分鐘甚至一個多月的記錄，從而發現間歇性故障
檢驗電池:直接測量電池和直流系統的直流波動 (%)
排除諧波故障:以數字或圖形形式分析和記錄諧波
涌入電流:捕獲和分析令人討厭的電流波動（3 秒至 300 秒）
簡單易用:用于顯示波形和趨勢的寬大背光顯示屏，方便確認電能測方式儀設置
三相電能:內置平衡負載功能
查看圖形和生成報告:將電能分析儀與隨附電能記錄軟件配合使用

技術規格
顯示屏	彩色穿透式 LCD 液晶顯示屏，320 x 240 像素（對角長 70 mm），二級背光
電源	電池類型 1.5 V 堿性 AA MN 1500 或 IEC LR6 x 6
電池壽命（典型值）	> 10 小時（背光全亮度打開） > 12 小時（背光亮度降低）
等效電池	輸入	110/230 V 50/60 Hz
等效電池	輸出	15 V 直流，300 mA
環境條件（僅限室內使用）
參考條件	所有準確度均在 23 °C ±1 °C (73.4 °F ±1.8 °F) 下確定
工作溫度	0 °C 至 50 °C（32 °F 至 122 °F）
電流溫度系數	≤ ±0.15% 讀數 / °C
電壓溫度系數	≤ ±0.15% 讀數 / °C
最大相對濕度	溫度在 31 °C (87 °F) 以內時為 80% 并線性降至 40 °C (104 °F) 時的 50%
最大工作高度	2000 m
電氣安全性
最大安全工作電壓	安全 IEC 61010-1 600 V CAT IV 雙重或加強絕緣保護，污染等級 2 保護等級 IP40；EN60529
電流測量	600 V 交流有效值或直流（未絕緣導線和接地點之間）
電壓測量	600 V 交流有效值或直流（輸入端子和接地點之間）或者 825 V（加電相位電壓之間）（三角形電力網配置）
電磁兼容性 (EMC)
輻射標準	IEC/EN 61326-1:1997 A
抗擾性	IEC/EN 61326-1:1997 附錄 C 性能標準 B
機械
尺寸（長 x 寬 x 高）	300 x 98 x 52 mm (12 x 3.75 x 2 in)
重量（含電池）	820 g (1.8 lb)
鉗口開度	60 mm
鉗口容量	直徑 58 mm
清潔	可以使用沾有異丙醇的布清潔裝置。請勿使用研磨劑或其他溶劑。
電氣數據
精確度	23 °C ±1 °C (73.4 °F ±1.8 °F)。請參見環境條件規格以了解溫度系數。
電流測量（直流、直流有效值、交流有效值）
測量量程	0 至 2000 A 直流或 1400 交流有效值
自動量程功能	40 A / 400 A / 2000 A
分辨率	40 A 量程下為 10 mA 400 A 量程下為 100 mA A，在 2000 A 量程下
精確度：直流和直流有效值	I > 10 A	±1.5% 讀數 ± 5 位
精確度：直流和直流有效值	I < 10 A	±0.2 A
精確度：平均值	I > 10 A	±3% 讀數 ± 5 個字
精確度：平均值	I < 10 A	±0.5 A
精確度：峰值	I > 10 A	±5% 讀數 ± 5 位
精確度：峰值	I < 10 A	±0.5 A
精確度：AHr	I > 10 A	±2% 讀數 ± 5 位
精確度：AHr	I < 10 A	±0.5 AHr
精確度：CF（波峰系數）	1.1 ≤ CF < 3	±3% 讀數 ± 5 位
	3 ≤ CF < 5	±5% 讀數 ± 5 位
	分辨率	0.01
精確度：RPL（紋波）	2% ≤ RPL < 100%	±3% 讀數 ± 5 位
	100% ≤ RPL < 600%	±5% 讀數 ± 5 位
	分辨率	0.1%
	I 直流 > 5 A，I 交流 > 2 A
	所有測量均在直流（DC）和 15 Hz 至 1 kHz 條件下進行最大過載 10000 A 或有效值 x 頻率 < 400000 安培有效值為真有效值測量（交流 + 直流）
電壓測量（直流，直流有效值，交流有效值）
測量量程	0 至 825 V 直流或交流有效值
自動量程功能	4 V / 40 V / 400 V / 750 V
分辨率	4 V 量程下為 1 mV 40 V 量程下為 10 mV 400 V 量程下為 100 mV 750 V 量程下為 1 V
精確度：直流和直流有效值	V > 1 V	±1% 讀數 ± 5 位
精確度：直流和直流有效值	V < 1 V	±0.02 V
精確度：平均值	V > 1 V	±3% 讀數 ± 5 位
精確度：平均值	V < 1 V	±0.03 V
精確度：峰值	V > 1 V	±5% 讀數 ± 5 位
精確度：峰值	V < 1 V	±0.03 V
精確度：CF（波峰系數）	1.1 ≤ CF < 3	±3% 讀數 ± 5 位
	3 ≤ CF < 5	±5% 讀數 ± 5 位
	分辨率	0.01
精確度：RPL（紋波）	2% ≤ RPL < 100%	±3% 讀數 ± 5 位
	100% ≤ RPL < 600%	±5% 讀數 ± 5 位
	分辨率	0.1%
	V 直流 > 0.5 V，V 交流 > 0.2 V
	所有測量均在直流（DC）和 15 Hz 至 1 kHz 條件下進行最大過載 1,000 V 有效值電壓有效值為真有效值測量（交流 + 直流）
諧波
THD（總諧波失真）	1% ≤ THD < 100%	±3% 讀數 ± 5 位
	100% ≤ THD < 600%	±5% 讀數 ± 5 位
	分辨率	0.1%
DF（失真系數）	1% ≤ DF < 100%	±3% 讀數 ± 5 位
	分辨率	0.1%
	H02 ≤ Vharm < H13	±5% ±2 位
	H13 ≤ Vharm ≤ H30	±10% ±2 位
	所有測量最多至 30 次諧波（15 Hz 至 22 Hz 最多至 40 次諧波）基波 F0 的頻率范圍 15 Hz 至 22 Hz 和 45 Hz 至 65 Hz Vacrms > 1V
功率測量（單相和三相）（直流、直流有效值、交流有效值）
測量量程	0 至 1650 kW 直流或 1200 kW 交流
測量量程	4 kW，40 kW，400 kW，1650 kW
分辨率	4 kW 下為 1 W 40 kW 下為 10 W 400 kW 下為 100 W 1200 kW 下為 1 kW
精確度	2.5% 讀數 ±5 位 W1Ø < 2 kW ±0.08 kW W3Ø < 4 kW ±0.25 kW
VA 測量（單相和三相）（直流、直流有效值、交流有效值）
測量量程	0 至 1650 kVA 直流或 1200 kVA 交流
自動量程功能	4 kVA，40 kVA，400 kVA，1650 kVA
分辨率	4 kVA 下為 1 VA 40 kVA 下為 10 VA 400 kVA 下為 100 VA 1200 kVA 下為 1 kVA
精確度	VA > 2 kVA	2.5% 讀數 ±5 位
精確度	VA < 2 kVA	±0.08 kVA
VAR 測量（單相和三相）
測量量程	0 至 1250 kVAR
自動量程功能	4 kVAR，40 kVAR，400 kVAR，1200 kVAR
分辨率	4 kVAR 下為 1 VAR 40 kVAR 下為 10 VAR 400 kVAR 下為 100 VAR 1200 kVAR 下為 1 kVAR
精確度	VAR > 4 kVAR	±2.5% 讀數 ± 5 位
精確度	VAR < 4 kVAR	±0.25 kVAR
功率因數范圍	0.3 < PF < 0.99
功率因數（單相和三相）
測量量程	0.3 電容至 1.0 和 1.0 至 0.3 電感（72.5 ° 電容至 0 ° 和 0 ° 至 72.5 ° 電感）
分辨率	0.001
精確度	±3 °
頻率范圍	15 Hz 至 1 kHz
位移功率因數（單相和三相）
測量量程	0.3 電容至 1.0 和 1.0 至 0.3 電感（72.5 ° 電容至 0 ° 和 0 ° 至 72.5 ° 電感）
分辨率	0.001
精確度	±3 °
頻率范圍	15 Hz 至 22 Hz 和 45 Hz 至 65 Hz
千瓦時 (kWHr)
測量量程	40,000 kWHr
自動量程功能	4 kWHr，40 kWHr，400 kWHr，4,000 kWHr，40,000 kWHr
分辨率	4 kWHr 量程下為 1 WHr 40 kWHr 量程下為 10 WHr 400 kWHr 量程下為 100 WHr 4000 kWHr 量程下為 1 kWHr 40,000 kWHr 量程下為 10 kWHr
精確度	kWHr > 2 kWHr	±3% ±5 位
精確度	kWHr < 2 kWHr	±0.08 kWHr
所有有功功率（Watts）/視在功率（VA）/無功功率（VAR） /功率因數（PF）測量	頻率范圍	直流和 15 Hz 至 1 kHz
	電流量程	10 A 至 1400 A 有效值
	電壓量程	1 V 至 825 V 有效值
	最大輸入	825 V 有效值 / 1400 A 有效值
	最大過載	1000 V 有效值/10000 A 所有測量均在直流和 15 Hz 至 1 kHz 條件下進行最大過載 10000 A 或有效值 x 頻率 < 400000
頻率測量（從電流或電壓源）
測量量程	15 Hz 至 1 kHz
分辨率	0.1 Hz
精確度	15 至 22 Hz ±0.5% 讀數 40 Hz 至 70 Hz ±0.5% 讀數 15 Hz 至 1000 Hz ±1% 讀數
電流量程	10 A 至 1400 A 有效值
電壓量程	1 V 至 825 V 有效值
示波器功能
電流測量	量程	10 A / 20 A / 40 A / 100 A / 200 A / 400 A / 1000 A / 2000 A
	分辨率	40 A 下為 1 A 400 A 下為 10 A 2000 A 下為 50 A
	精確度	±3% 讀數 ±1 像素
	最大過載	10,000 A
電壓測量	量程	4 V / 10 V / 20 V / 40 V / 100 V / 200 V / 400 V / 1000 V
	分辨率	4 V 下為 100 mV 40 V 下為 1 V 400 V 下為 10 V 1000 V 下為 31.25 V
	精確度	±2% 讀數 ±1 像素
	最大過載	1000 V 真有效值
	頻率范圍	直流和 15 Hz 至 600 Hz
時基	2.5 ms，5 ms，10 ms，25 ms，50 ms/div（毫秒）
刷新率	0.5 秒
最大采樣速率	15.625 kHz
浪涌電流功能
量程	40 A、400 A 和 2000 A
分辨率	40 A 量程下為 10 mA 400 A 量程下為 100 mA 2000 A 量程下為 1 A
精確度	I > 10 A	±5% 讀數 ±1 像素
	I < 10 A	±0.5 A
	所有測量均在直流（DC）和 15 Hz 至 1 kHz 條件下進行
最大過載	最大過載 10000 A 或有效值 x 頻率 < 400000 安培有效值為真有效值測量（交流 + 直流）
捕獲時間	1 s、3 s、10 s、30 s、100 s 和 300 s
最大采樣速率	15.625 kHz
接口
USB PC 接口	Power Log（電力記錄）軟件用于下載、分析和報告 345 Upgrade Utility（升級實用程序）用于安裝新的固件版本
記錄內存
記錄區域	有三個區域，可單獨使用，或是合而為一組成一個大的區域
平均周期	1 秒，2 秒，5 秒，10 秒，30 秒，1 分，5 分，10 分，15 分和自定義
記錄時間
電壓和電流模式	平均時間	記錄時間（1 個區域）
	1 秒	1 時 49 分
	2 秒	3 時 38 分
	5 秒	9 時 6 分
	10 秒	18 時 12 分
	30 秒	2 日 6 時 36 分
	1 min（毫伏）	4 日 13 時 12 分
	5 min（毫伏）	22 日 18 時 0 分
	10 分鐘	45 日 12 時 0 分
	15 min（毫伏）	68 日 6 時 0 分
		記錄時間（3 個區域）
	1 秒	5 時 12 分
	2 秒	10 時 24 分
	5 秒	1 日 2 時 00 分
	10 秒	2 日 4 時 00 分
	30 秒	6 日 12 時 1 分
	1 min（毫伏）	13 日 0 時 12 分
	5 min（毫伏）	65 日 0 時 15 分
	10 分鐘	130 日 0 時 30 分
	15 min（毫伏）	195 日 0 時 45 分
V 和 A 諧波模式	平均時間	記錄時間（1 個區域）
	1 秒	0 時 34 分
	2 秒	1 時 8 分
	5 秒	2 時 52 分
	10 秒	5 時 44 分
	30 秒	17 時 13 分
	1 米	1 日 10 時 26 分
	5 m	7 日 4 時 10 分
	10 m	14 日 8 時 20 分
	15 m	21 日 12 時 30 分
		記錄時間（3 個區域）
	1 秒	1 時 38 分
	2 秒	3 時 16 分
	5 秒	8 時 11 分
	10 秒	16 時 23 分
	30 秒	2 日 1 時 11 分
	1 米	4 日 2 時 23 分
	5 m	20 日 11 時 25 分
	10 m	81 日 0 時 50 分
	15 m	121 日 13 時 15 分
單相和三相功率模式	平均時間	記錄時間（1 個區域）
	1 秒	1 時 40 分
	2 秒	3 時 21 分
	5 秒	8 時 22 分
	10 秒	16 時 45 分
	30 秒	2 日 2 時 17 分
	1 米	4 日 4 時 35 分
	5 m	20 日 22 時 55 分
	10 m	41 日 21 時 50 分
	15 m	62 日 20 時 45 分
		記錄時間（3 個區域）
	1 秒	4 時 47 分
	2 秒	9 時 34 分
	5 秒	23 時 57 分
	10 秒	1 日 23 時 54 分
	30 秒	5 日 23 時 25 分
	1 米	11 日 23 時 25 分
	5 m	59 日 21 時 5 分
	10 m	119 日 18 時 10 分
	15 m	179 日 15 時 15 分
