簡介

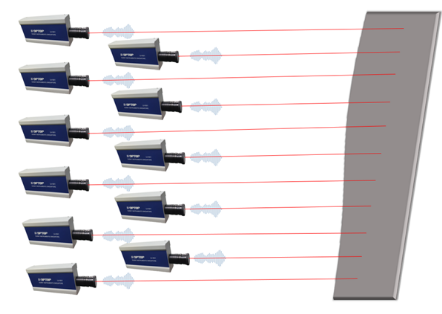

LV-MP多點激光測振儀采用非接觸式的測量方法，無需在被測物體上安裝傳感器，只需將激光束對準測量點，就可測量被測物體的振動數據，并具有FFT頻譜分析功能。LV-MP多點激光測振儀可同時測量16個點的振動，可以測量物體瞬態的振動和實時振動模型。光束排列可根據用戶需求選擇。
技術參數
|
多點激光測振系統 LV-MP |
|
操作溫度 |
3℃~45℃ |
|
操作濕度 |
<90% |
|
電源 |
220~240Vrms 50-60Hz |
|
激光波長 |
He-Ne laser 632.8nm |
|
工作距離 |
0.35m~20m（取決于被測表面） |
|
輸出電壓范圍 |
±10V |
|
頻率范圍 |
DC~3MHz |
|
速度分辨率﹡ |
優于0.02 um/s/√Hz |
|
位移分辨率﹡﹡ |
優于15pm |
|
濾波設置 |
高通、低通濾波設置 |
|
最大線性誤差 |
1% |
|
速度解碼器 |
VS系列速度解碼器、VD-16數字速度解碼器 |
|
位移解碼器 |
DD-16數字位移解碼器、DD-21數字位移解碼器 |
﹡ 使用VD-16數字速度解碼器
﹡﹡ 使用DD-16、DD-21數字位移解碼器
|
VS系列 速度解碼器 |
|
速度解調卡﹡ |
VS-50 |
VS-500 |
VS-5K |
VS-10K |
|
速度量程 |
50mm/s |
500mm/s |
5m/s |
10m/s |
|
頻率范圍 |
0-50KHz |
0-1MHz |
0-2.5MHz |
0-2.5MHz |
|
低通濾波器 |
500Hz
5KHz
20KHz
50KHz |
2KHz
20KHz
200KHz
1MHz |
2KHz
20KHz
200KHz
2.5MHz |
|
高通濾波器 |
DC
DC BLOCK
60Hz
1KHz |
DC
DC BLOCK
1KHz
20KHz |
|
最大線性誤差 |
1% |
|
輸出電壓范圍 |
±10V |
﹡可根據客戶要求定制適當量程
|
VD-16數字速度解碼器 Digital Velocity Decoders |
檔位
（mm/s/V） |
最大速度
（m/s，peak﹡） |
頻率范圍
（KHz） |
|
0.001 |
0.00001 |
0-2 |
|
0.005 |
0.00005 |
0-10 |
|
0.01 |
0.0001 |
0-80 |
|
0.05 |
0.0005 |
0-80 |
|
0.1 |
0.001 |
0-80 |
|
0.5 |
0.005 |
0-320 |
|
1 |
0.01 |
0-320 |
|
2 |
0.02 |
0-320 |
|
5 |
0.05 |
0-320 |
|
10 |
0.1 |
0-320 |
|
20 |
0.2 |
0-1000 |
|
50 |
0.5 |
0-3000 |
|
100 |
1 |
0-3000 |
|
200 |
2 |
0-3000 |
|
500 |
5 |
0-3000 |
|
1000 |
10 |
0-3000 |
﹡ 輸出電壓范圍±10V
|
DD-16數字位移解碼器 Digital Displacement Decoders |
|
檔位 |
最大位移 |
頻率范圍 |
|
（μm/V） |
（μm，peak-peak﹡） |
（KHz） |
|
0.05 |
1 |
0-3000 |
|
0.1 |
2 |
0-3000 |
|
0.2 |
4 |
0-3000 |
|
0.5 |
10 |
0-3000 |
|
1 |
20 |
0-3000 |
|
2 |
40 |
0-3000 |
|
5 |
100 |
0-3000 |
|
10 |
200 |
0-3000 |
|
20 |
400 |
0-3000 |
|
50 |
1000 |
0-3000 |
|
100 |
2000 |
0-3000 |
|
200 |
4000 |
0-3000 |
|
500 |
10000 |
0-3000 |
|
1000 |
20000 |
0-3000 |
|
2000 |
40000 |
0-3000 |
|
5000 |
100000 |
0-3000 |
|
DD-21數字位移解碼器 Digital Displacement Decoders |
檔位
（μm/V） |
最大位移
（μm，peak-peak﹡） |
頻率范圍
（KHz） |
|
0.05 |
1 |
0-3000 |
|
0.1 |
2 |
0-3000 |
|
0.2 |
4 |
0-3000 |
|
0.5 |
10 |
0-3000 |
|
1 |
20 |
0-3000 |
|
2 |
40 |
0-3000 |
|
5 |
100 |
0-3000 |
|
10 |
200 |
0-3000 |
|
20 |
400 |
0-3000 |
|
50 |
1000 |
0-3000 |
|
100 |
2000 |
0-3000 |
|
200 |
4000 |
0-3000 |
|
500 |
10000 |
0-3000 |
|
1000 |
20000 |
0-3000 |
|
2000 |
40000 |
0-3000 |
|
5000 |
100000 |
0-3000 |
|
10000 |
200000 |
0-3000 |
|
20000 |
400000 |
0-3000 |
|
50000 |
1000000 |
0-3000 |
|
100000 |
2000000 |
0-3000 |
|
200000 |
4000000 |
0-3000 |
﹡ 輸出電壓范圍±10V
