適用條件

給定技術指標適用于以下條件：預熱30分鐘，同時儀器處于校準周期內并執行過自校準

型號

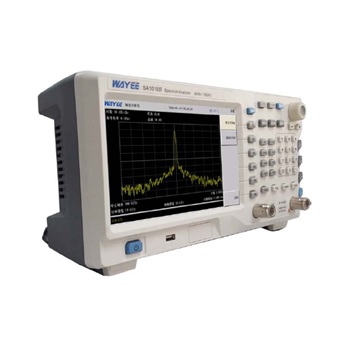

SA1030B

頻率范圍

9kHz~3.0GHz

頻率讀數精度

±（頻標讀數×頻率基準精度+1%×掃寬+10%×RBW+0.5×[掃寬/（掃描點-1）]+1Hz）

內部基準（10MHz）

老化率

<1ppm/年

溫漂

<0.5ppm  （15℃至35℃）

分辨率帶寬（RBW）

范圍(<10Hz為選件)

1Hz至500kHz（以1至10連續步進）、1MHz、3MHz

選擇性（60dB/3dB）

RBW≤500kHz

<5：1 典型值（數字實現，接近高斯形狀）

精度

<5% 典型值

視頻帶寬（VBW）

10Hz至3MHz

顯示平均噪聲電平（1Hz分辨率帶寬，射頻衰減器0dB）

前置放大器關

100kHz至1MHz  <-100dBm-3×(f/100kHz)dB

1MHz至10MHz  <-130dBm

10MHz至1GHz  <-135dBm

1GHz至3.6GHz  <-130dBm

前置放大器開

100kHz至1MHz  <-120dBm-3×(f/100kHz)dB

1MHz至10MHz  <-150dBm

10MHz至1GHz  <-155dBm

1GHz至3.6GHz  <-148dBm

相位噪聲

fc=500MHz

頻偏30kHz時為  -90dBc/Hz

頻偏100kHz時為  -100dBc/Hz

頻偏1MHz時為   -115dBc/Hz

注：典型的fc=500MHz RBW≤1kHz，取樣檢波，跡線平均次數≥10

掃描時間

非零掃寬

3ms至3000s

零掃寬

1ms至3000s

掃描模式

連續，單次

觸發

觸發源

自由，視頻，外部

外部觸發電平

5V TTL電平，標稱值

頻率計數器

計數分辨率

1Hz、10Hz、100Hz、1kHz

計數器不確定度

頻率讀數×頻率基準精度+計數分辨率

幅度精度（20℃至30℃）

綜合幅度精度（90%）

輸入信號范圍0dBm至-50dBm

幅度

測量范圍fc≥10MHz

顯示平均噪聲電平 至+27dBm

最大安全輸入電平

平均連續功率

+27dBm

最大直流輸入電壓

　50Vdc

輸入衰減器范圍

0至39dB，步進為3dB

1dB壓縮點

+7dBm

雜散和剩余響應

TOI（三階失真）

>30MHz

+13dBm

SHI（二階失真)

>10MHz　

+30dBm　

輸入相關雜散信號

<-60dBc

剩余響應

<-85dBm

跟蹤信號源（選件）

頻率范圍

100kHz至3.0GHz

輸出功率

-30dBm 至 0dBm  1dB步進

輸出平坦度

跟蹤信號源（100kHz至3.0GHz）±3dB

獨立信號源（150MHz至3.0GHz）±3 dB

輸入/輸出

射頻輸入/出

N型陰性（50Ω）

USB

設備端：USB 1.1  B接頭      主控端：USB 2.0  A接頭

LAN

10/100 Base-T，RJ-45連接器

RS232

9引腳D-SUB（陽頭）

FM/AM音頻解調

耳機插孔

基準輸入/出

10MHz，BNC陰頭

輸入功率0dBm 至 +10dBm

輸出功率0dBm±2dB

VGA

800*480，60Hz，15引腳D-SUB（陰頭）

外觸發輸入

5V TTL電平（±10V，100mA最大）

常用參數

顯示器

TFT LCD，8英寸

重量

最大重量4kg

最大尺寸

335（W）×162（H）×116（D）mm

工作溫度

0℃至40℃

存儲溫度

-20℃至+70℃

電源

輸入電壓范圍

100V至240V

AC頻率范圍

40Hz至60Hz

功耗

最大20W

配置

描述

訂貨號

頻譜儀主機

9kHz至3.0GHz

SA1030B

標配

CD-ROM（用戶手冊、編程手冊）

電源線（交流輸入）

選配

100kHz至1.5GHz跟蹤信號源

SA1030B-TG15

100kHz至3.0GHz跟蹤信號源

SA1030B-TG30

1Hz分辨率帶寬

SA1000-RBW

場強測量

SA1000-FS

近場探頭套件

ANT01

鑒頻特性測試模塊

FD100

全向天線/定向天線

OA750/DA800

駐波比電橋

VB30

USB功率傳感器

UP60

射頻演示套件

TX1000
